Netzberechnung mit Kurzschluss
ATPDesigner ermöglicht die Berechnung des stationären Netzzustandes mit und ohne Kurzschluss. Es werden alle Fehlerarten 3pE, 3p, 2p, 2pE, 1pE unterstützt. Der stationäre Netzzustand mit Kurzschluss wird mit der erweiterten Lastflussberechnung berechnet. Dezentrale Erzeugungsanlagen können nach VDE-AR-N 4110/4120 mit ihrem LVRT-Verhalten berüclsichtigt werden.

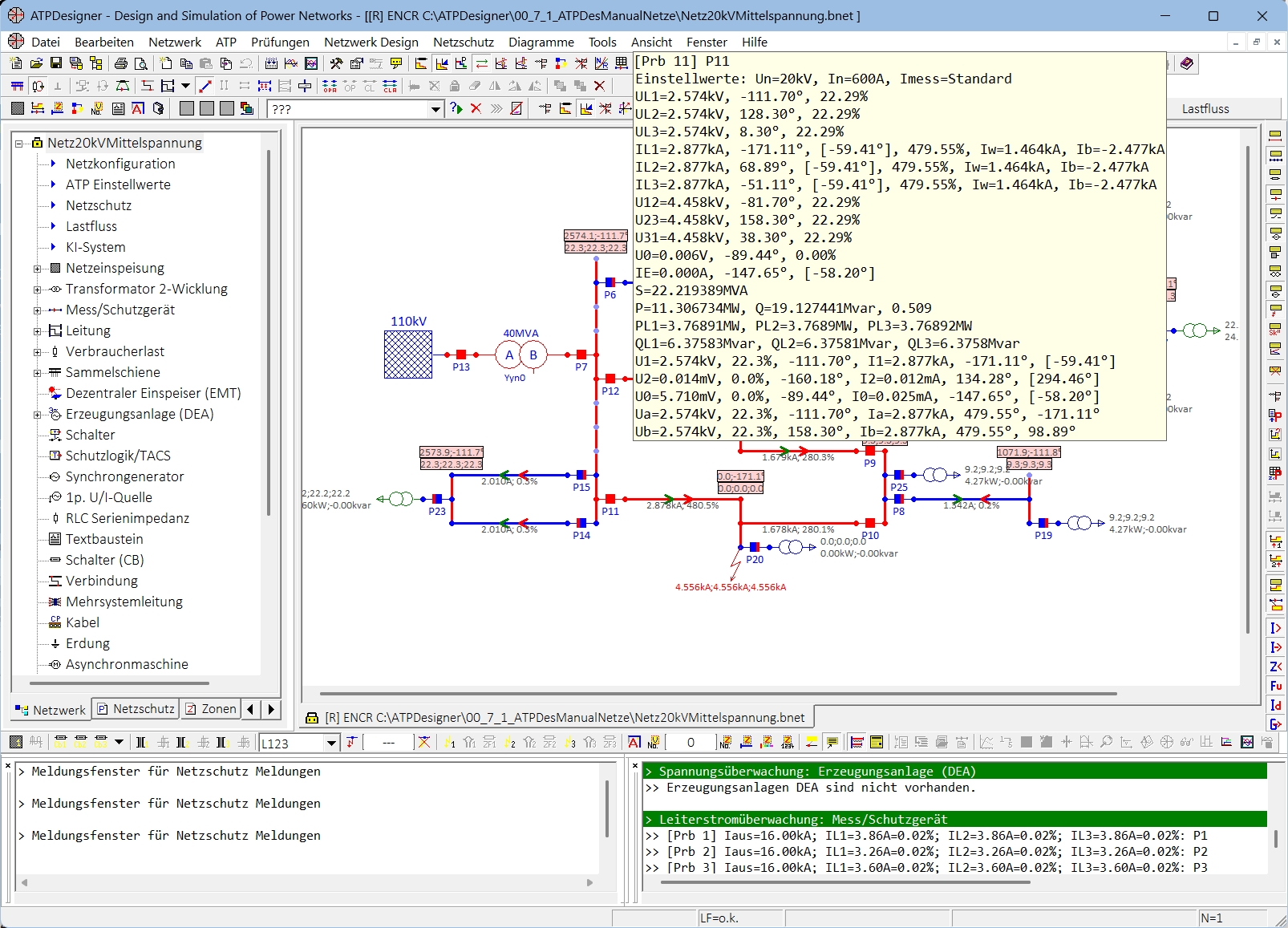

Erweiterte Lastflussberechnung: 3pE-Kurzschluss in einem 20-kV-StromverteilnetzBerechnung dynamischer Netzvorgänge
Darüber hinaus kann ATPDesigner dynamische Netzvorgänge mit und ohne Kurzschluss berechnen und die zeitlichen Verläufe der elektrischen Größen wie z.B. Spannungen u(t) und Ströme i(t) in Diagrammen darstellen. Der Zeitpunkt des Kurzschlusseintritts und der Kurzschlusslöschung kan anwenderspezifisch eingestellt werden.
Leiterströme beim 3-poligen Kurzschluss im MittelspannungsnetzKurzschlussstromberechnung in Anlehnung an VDE 0102 (IEC 60909)
ATPDesigner unterstützt die Kurzschlussstromberechnung in Anlehnung an VDE 0102 (IEC 60909) in großen Umfang. Die Ergebnisse der Kurzschlussstromberechnung werden in Tooltips und in einem Meldungsfenster ausgegeben. Darüber hinaus werden die Ergebnisse der Kurzschlussstromberechnung in einem Bericht ausgegeben, der mit einer Textverarbeitung direkt eingelesen und weiterverarbeitet werden kann. Die Kurzschlussstromberechnung in Anlehnung an VDE 0102 (IEC 60909) ist inbesondere für generatorferne Kurzschlüsse in Hoch-, Mittel- und Niederspannungsnetzen geeignet.
