Das ATP
Das ATP (Alternative Transients Program) ist ein seit Jahrzehnten weltweit in Industrie, Forschung und Hochschulen eingesetztes Softwaretool zur Berechnung speziell 3-phasiger, elektrischer Energieversorgungsnetze. Das ATP kann über die European EMTP-ATP Users Group e.V. (EEUG) lizenziert und bezogen werden.
"The ATP (Alternative Transients Program) is the world-wide mostly used universal program system for digital simulation of transient phenomena of electromagnetic as well as electromechanical nature in electrical power systems. Using ATP complex electrical power networks and control systems can be simulated. ATP has extensive modeling capabilities and additional important features besides the computation of transients. ATP was developed based on the EMTP program as the PC version."
"It covers all range of transients from lightning and switching studies to temporary overvoltages and sub-synchronous resonance. It has steady-state initialization, good support for multi-conductor analysis, powerful scripting in MODELS."
ATPDesigner und ATP
ATPDesigner verwendet das ATP als Rechenkern im Hintergrund, um den (quasi) stationären Netzzustand als auch dynamische Netzvorgänge in elektrischen Energieversorgungsnetzen zu berechnen, zu analysieren, in Diagrammen darzustellen und in Berichten zu dokumentieren.

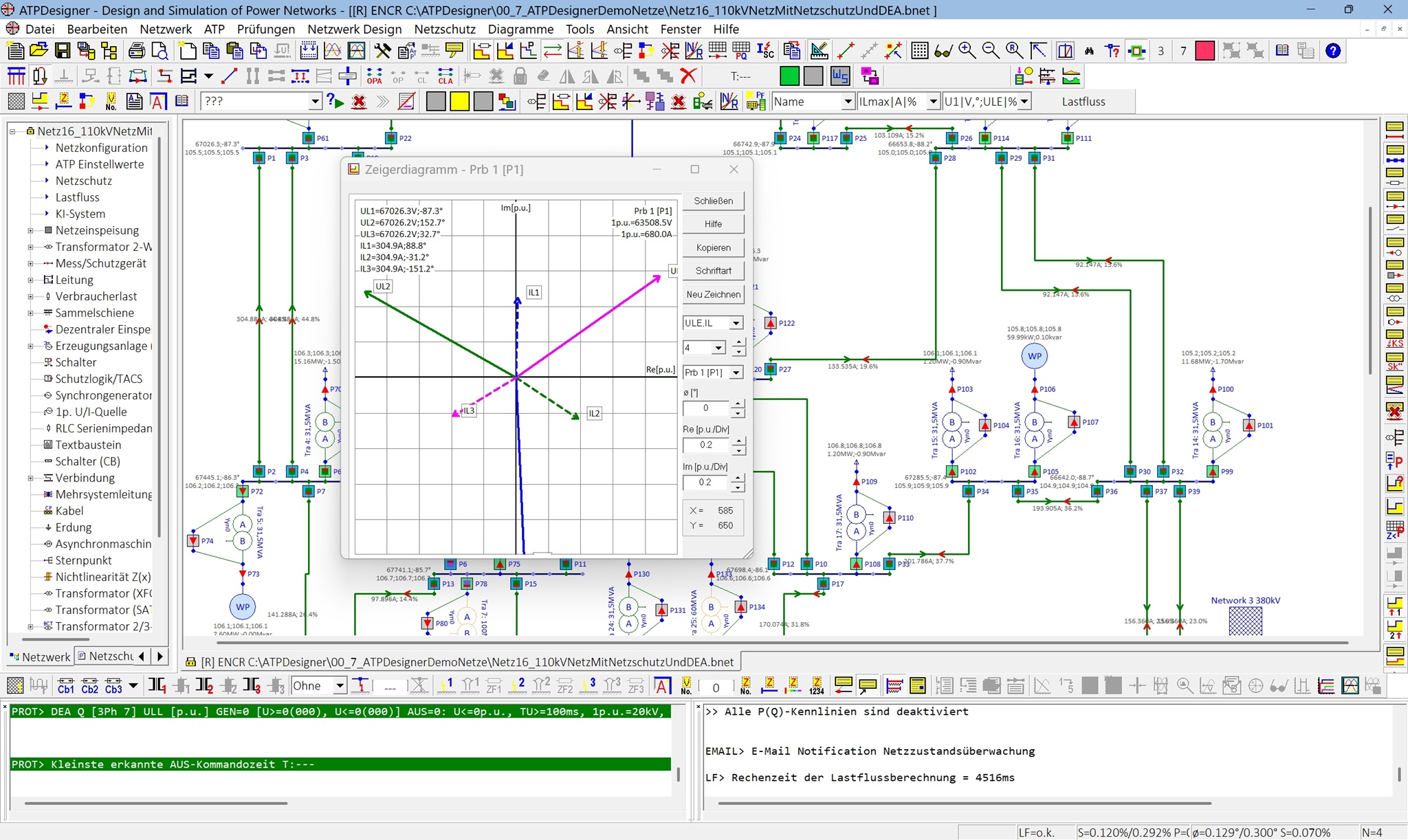

Die Abbildung zeigt ein 110-kV-Hochspannungsnetz im Netzberechnungsprogramm ATPDesigner mit Ergebnissen einer Lastflussberechnung in der Netzgrafik, d.h. den stationären Netzzustand. Zusätzlich können Spannungen und Leiterströme z.B. in einem Vektordiagramm dargestellt werden.
ATPDesigner - ein Netzberechnungsprogramm
Mit ATPDesigner als grafische Benutzeroberfläche lassen sich auf einfache Art auch komplexe und umfangreiche elektrische Energieversorgungsnetze mit z.B. Dezentralen Erzeugungsanlagen und Netzschutzgeräten aufbauen und berechnen. Eine Kenntnis des ATP-spezifischen Regelwerkes ist durch die Anwendung von ATPDesigner nicht erforderlich. Dadurch ist es möglich, die Fähigkeiten des ATP gerade für die Berechnung dynamischer Vorgänge in elektrischen Netzen mit Hilfe der grafischen Benutzeroberfläche des ATPDesigner optimal zu nutzen.
"The European EMTP Users Group distribute and facilitate the usage of the software ATP-EMTP and its ecosystem. The electromagnetic transient program ATP-EMTP is developed by Dr. Scott Meyer and co. in USA. The program is a de facto standard in transient simulations and available free of charge to anyone not involved in "EMTP commerce". An approved license is required to download and use the solver ATP-EMTP." (EEUG)Weitere Informationen zum ATP und zur EEUG: www.atp-emtp.org, www.eeug.org, www.emtp.org
